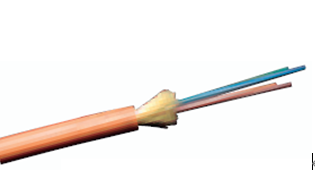

BELDEN的分布光纜設計用于從小芯數到大芯數的室內安裝。它為主干和水平應用提供極高的靈活性。這些光纜適用900微米緊緩沖光纖制造，有多模（62.5微米和50微米）、單?；蚨呓M合（復合）。所有的光纜均為豎井OFNR/FT4級、通風管（阻燃）OFNP/FT6級，也有低煙無鹵LSZH型號可供選擇。
BELDEN的分布光纜設計用于從小芯數到大芯數的室內安裝。它為主干和水平應用提供極高的靈活性。這些光纜適用900微米緊緩沖光纖制造，有多模（62.5微米和50微米）、單?；蚨呓M合（復合）。所有的光纜均為豎井OFNR/FT4級、通風管（阻燃）OFNP/FT6級，也有低煙無鹵LSZH型號可供選擇。
特性與益處
?有從2芯到144芯等規格
?900微米緊緩沖層光纖允許用于現場安裝連接器
?豎井(OFNR/FT4)、通風管(阻燃)(OFNP/FT6)級，低煙無鹵LSZH級
?柔韌的熱塑性塑料護套提供優良的操作特性
?光纖和線纜子單元有彩色編碼方便識別
?以米為單位的長度標記易于測定光纜長度
?全絕緣構造無需接地。
應用
?從小芯數到大芯數光纖的需求
?建筑物內的主干
?光纖到桌面應用
?計算機室。
技術規格
環境特性
抗壓強度 890N TIA/EIA-568-B.3
沖擊強度 20次沖擊，OFNR TIA/EIA-568-B.3
沖擊強度 10次沖擊，OFNP TIA/EIA-568-B.3
抗折 最少2000次 EIA-455-104
最小彎曲半徑 10x電纜直徑 長期無負荷
最小彎曲半徑 15x電纜直徑 短期一負荷
使用溫度 0°C-50°C TIA/EIA-568-B.3
貯藏溫度 0°C-50°C TIA/EIA-568-B.3
UL等級 - OFNR(DxxR)
OFNP(DxxP)
CSA等級 - FT4(DxxR)
FT6(DxxP)
光纜彩色編碼
BELDEN分布系列的護套彩色編碼標準為：多模FX300和FX600光纜用橙色，FX2000光纜用水綠色。所有單模光纜用黃色護套。光纖子單元(sub-units)彩色編碼按照ANSI/TIA/EIA-568B規范。標準的彩色編碼便于光纖識別, 編碼如下：藍色，橙色，綠色，棕色，灰色，白色，紅色，黑色，黃色，紫色，玫瑰色或水綠色。
復合光纜(單模和多模光纖在同一光纜結構中)，第一個子單元顏色用于單模光纖，接下來的是多模光纖。
安裝提示
?安裝前要規劃所有光纜路徑，確保光纜維持最小彎曲半徑，并且不會受到化學的或機械的損傷
?在安裝期間，要監控光纜的拉力, 確保光纜的拉力不會超標
?使用可自由轉動的拉線器以防止光纜扭紋
?放置光纜時要清除拐角，并且光纜不可鋪設在任何有尖角或尖棱的地方
?如使用空導管，可為光纜安裝內管以提供額外的保護。這將使未來安裝光纜更容易和安全
?光纜在天花板上自由布放時，須以固定間隔綁扎，扎緊的程度為線纜不彎。微彎確實會影響光的傳播
?拉拽線纜時，不能拉外皮，否則外皮會變形伸長。只能讓加強纖維受力，在光纜端頭打結或使用線纜夾具來拉線
訂貨提示
?可能有光纜剪切費或最小訂貨量要求：請聯系客戶服務部
?有很多的復合光纜?；镜臉?gòu)造為單模和多模光纖混配。例如：12/24代表12芯單模和24芯多?？倲?shù)為36芯光纖。復合光纜的機械規格請聯系技術支持部
光學規格
光纖類型 | 衰減（最大） dB/km | OFL帶寬(最小) MHz*Km | RML帶寬(最小) MHz*Km | |||
850nm | 1300nm | 1550nm | 850nm | 1300nm | 850nm | |
FiberExpress300(62.5微米) | 3.5 | 1.25 | - | 200 | 500 | 220 |
FiberExpress600(50微米) | 3.5 | 1.25 | - | 500 | 500 | 510 |
FiberExpress2000(50微米) | 3.5 | 1.25 | - | 1500 | 500 | 2000** |
單模增強型 | - | 0.8* | 0.5 | - | - | - |
OFL：Overfill Launch RML：Restricted mode launch
*波長：1310nm **EMB：Effective Modal Bandwidth
光纖類型 | 千兆以太網距離(米) IEEE 802.3Z | 萬兆以太網距離(米) | ||
1000BASE SX | 1000BASE LX | 10GBASE-S | 10GBASE-L | |
FiberExpress300(62.5微米) | 300 | 550 | 35 | - |
FiberExpress600(50微米) | 600 | 600 | 86 | - |
FiberExpress2000(50微米) | 2000 | 600 | 300 | - |
單模增強型 | - | 5000 | 10000 | |
注1：不需要模式注入調節跳線（Model launch conditioning patch cord）。
注2：欲正確設計，請參見BELDEN光纖設計指南。
注3：?jiǎn)文Ｔ鰪?qiáng)型光纜為滿足CWDM應用需求的零水峰單模光纜，滿足ITU G.652d。
機械特性
豎井級布線光纜
芯數 | 子單 元數 | 外徑 | 重量 | 最小彎曲半徑 | 最大安裝負載 | |
安裝 | 長期 | |||||
2 | 0 | 4.67mm(0.184in.) | 19kg/km(13lb/kft) | 7.0cm(2.8in.) | 4.7cm(1.8in.) | 800N(180lb) |
4 | 0 | 5.08mm(0.200in.) | 24kg/km(16lb/kft) | 7.6cm(3.0in.) | 5.1cm(2.0in.) | 800N(180lb) |
6 | 0 | 5.59mm(0.220in.) | 28kg/km(19lb/kft) | 8.4cm(3.3in.) | 5.6cm(2.2in.) | 1200N(270lb) |
8 | 0 | 5.97mm(0.235in.) | 33kg/km(22lb/kft) | 8.9cm(3.6in.) | 6.1cm(2.4in.) | 1200N(270lb) |
12 | 0 | 6.48mm(0.255in.) | 40kg/km(27lb/kft) | 9.6cm(3.8in.) | 6.6cm(2.6in.) | 1334N(180lb) |
24 | 4 | 12.60mm(0.496in.) | 124kg/km(83Ib/kft) | 18.8cm(7.4in.) | 12.7cm(5.0in.) | 4270N(960Ib) |
36 | 6 | 16.36mm(0644in.) | 204kg/km(137Ib/kft) | 24.6cm(9.7in.) | 16.5cm(6.4in.) | 6405N(1440Ib) |
48 | 4 | 15.93mm(0.627in.) | 195kg/km(131Ib/kft) | 23.9cm(9.4in.) | 16.0cm(6.3in.) | 4208N(945Ib) |
72 | 6 | 19.10mm(0.750in.) | 290kg/km(195Ib/kft) | 28.6cm(11.3in.) | 19.1cm(7.5in.) | 6005N(1350Ib) |
144 | 12 | 24.49mm(0.964in.) | 467kg/km(314Ib/kft) | 36.8cm(14.5in.) | 24.4cm(9.6in) | 12210N(2745Ib) |
通風管級布線光纜
芯數 | 子單 元數 | 外徑 | 重量 | 最小彎曲半徑 | 最大安裝負載 | |
安裝 | 長期 | |||||
2 | 0 | 4.67mm(0.184in) | 19kg/km(13Ib/kft) | 7.0cm(2.8in) | 4.7cm(1.8in) | 800N(180Ib) |
4 | 0 | 4.42mm(0.174in) | 19kg/km(13Ib/kft) | 7.0cm(2.8in) | 4.7cm(1.8in) | 867N(195Ib) |
6 | 0 | 4.83mm(0.190in) | 22kg/km(15Ib/kft) | 7.6cm(3.0in) | 5.1cm(2.0in) | 1200N(270Ib) |
8 | 0 | 5.64mm(0.222in) | 28kg/km(19Ib/kft) | 8.5cm(3.3in) | 5.6cm(2..2in) | 1200N(270Ib) |
12 | 0 | 5.72mm(0.255in) | 33kg/km(23Ib/kft) | 8.6cm(3.4in) | 5.8cm(2.3in) | 1334N(300Ib) |
24 | 4 | 12.52mm(0.493in) | 132kg/km(89Ib/kft) | 19.0cm(7.5in) | 12.6cm(6.1in) | 5618N(1263Ib) |
36 | 6 | 15.34mm(0.604in) | 202kg/km(136Ib/kft) | 23.4cm(9.2in) | 15.6cm(7.3in) | 8509N(1913Ib) |
48 | 4 | 15.62mm(0.615in) | 199kg/km(134Ib/kft) | 23.4cm(9.2in) | 15.7cm(7.4in) | 8509N(1913Ib) |
72 | 6 | 19.91mm(0.784in) | 323kg/km(217Ib/kft) | 30.0cm(11.8in) | 19.8cm(7.8in) | 9310N(2093Ib) |
144 | 12 | 26.34mm(1.037in) | 543kg/km(365Ib/kft) | 39.6cm(15.6in) | 26.4cm(10.4in) | 16213N(3645Ib) |
低煙無鹵級LSZH布線光纜
芯數 | 子單 元數 | 外徑 | 重量 | 最小彎曲半徑 | 最大安裝負載 | |
安裝 | 長期 | |||||
2 | 0 | 4.9mm(0.193in) | 24kg/km(16Ib/kft) | 7.4cm(2.9in) | 4.9cm(1.9in) | 800N(180Ib) |
4 | 0 | 5.3mm(0.209in) | 28kg/km(19Ib/kft) | 8.0cm(3.1in) | 5.3cm(2.1in) | 800N(180Ib) |
6 | 0 | 5.8mm(0.228in) | 33kg/km(22Ib/kft) | 8.7cm(3.4in) | 5.8cm(2.2in) | 1200N(270Ib) |
8 | 0 | 6.4mm(0.252in) | 38kg/km(26Ib/kft) | 9.6cm(3.8in) | 6.4cm(2..5in) | 1200N(270Ib) |
12 | 0 | 6.9mm(0.272in) | 44kg/km(30Ib/kft) | 10.4cm(4.1in) | 6.9cm(2.7in) | 1200N(270Ib) |
24 | 4 | 9.8mm(0.386in) | 79kg/km(54Ib/kft) | 14.7cm(5.8in) | 9.8cm(3.9in) | 2000N(450Ib) |
36 | 6 | 20.0mm(0.798in) | 313kg/km(214Ib/kft) | 30.0cm(11.8in) | 20.0cm(8.0in) | 7200N(1619Ib) |
48 | 4 | 21.2mm(0.835in) | 347kg/km(237Ib/kft) | 31.8cm(12.5in) | 21.2cm(8.4in) | 7200N(1619Ib) |
72 | 6 | 22.4mm(0.883in) | 395kg/km(270Ib/kft) | 33.6cm(13.2in) | 22.4cm(8.8in) | 7200N(1619Ib) |
144 | 12 | 27.6mm(1.087in) | 561kg/km(384Ib/kft) | 41.4cm(16.3in) | 27.6cm(10.9in) | 7200N(1619Ib) |
